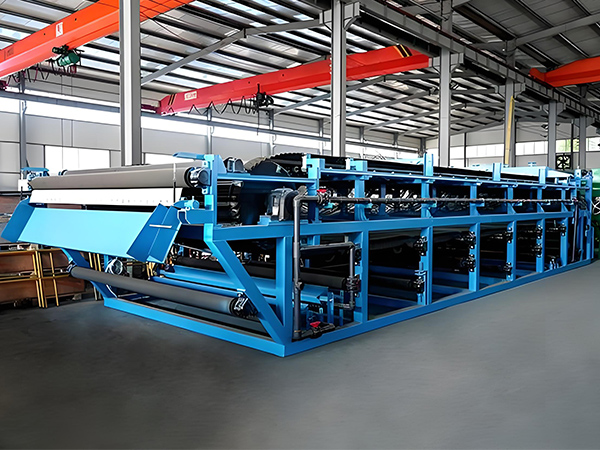

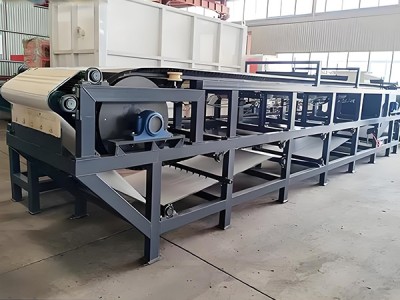

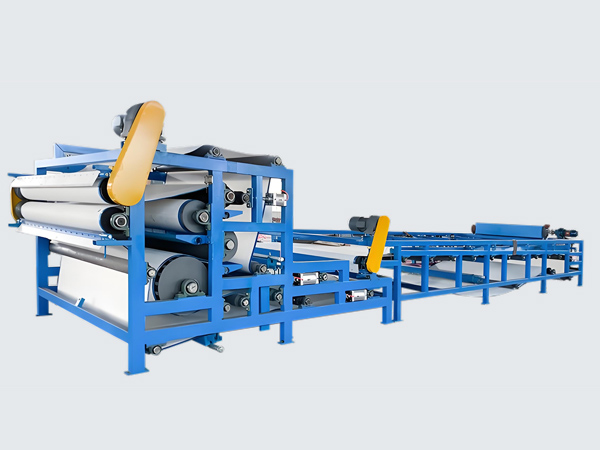

Pracovní princip

Pracovní princip vakuového pásového filtru je hlavně využít tlakový rozdíl produkovaný vakuovým záporným tlakem v kombinaci s nepřetržitým přenosem filtračního pásu, aby se dosáhlo dynamického pevného a kapalného oddělení zavěšení, které lze specificky rozdělit na pět klíčových spojů.

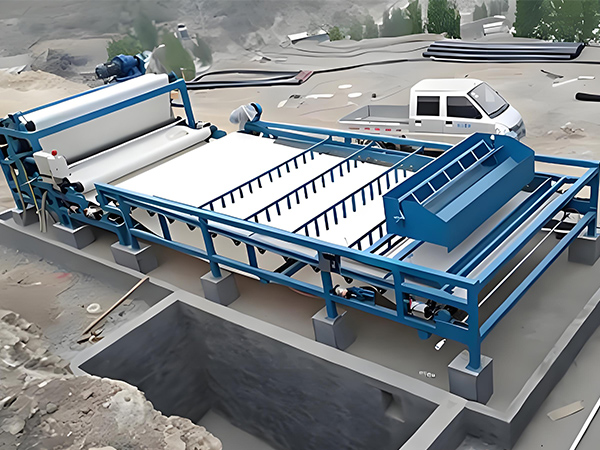

Podávání: Suspenze, která má být filtrována, je rovnoměrně rozložena na filtračním pásu prostřednictvím podavače a pás je poháněn dopředu hnací rolí.

Vakuová filtrace: Vakuová skříňka pod filtračním pásem vytváří záporný tlak, pod rozdílem mezi atmosférou a záporným tlakem vstupuje filtrát do vakuové skříňky přes filtrační tkaninu a filtrační pás a pevné částice jsou uchovávány, aby tvořily filtrační koláč.

Praní (volitelné): Podle požadavků procesu prací přístroj postříká prací kapalinu do filtračního koláče a prací kapalina se vyčistí pomocí vaku, aby se odstranily rozpustné nečistoty z filtračního koláče.

Sušení: filtrační koláč vstupuje do následné vakuové oblasti s filtračním pásem a zbytková voda se vypouští pod záporným tlakem, aby se snížil obsah vody.

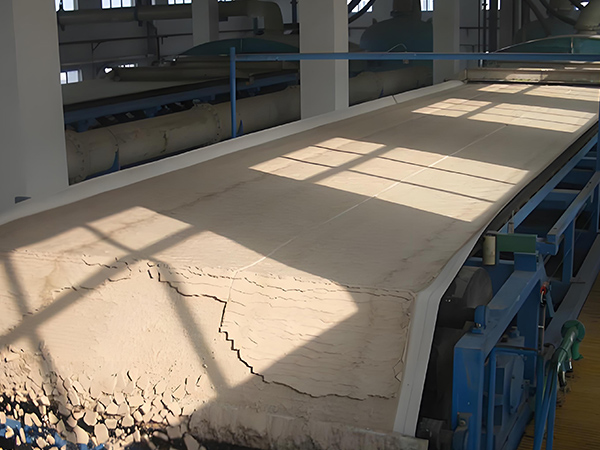

Vypouštění: Suchý koláč dosahuje konce filtračního pásu a je oddělen od filtračního pásu výfukovým kotoučem nebo škrábáním, aby dokončil filtrační cyklus.

Celý proces je nepřetržitý a nepřerušený, rychlost filtračního pásu, vakuum a další parametry lze flexibilně nastavit řídicím systémem tak, aby vyhovoval různým materiálům.

Základní příslušenství vakuového filtru:

·Filtrační pás: jako jádro filtrační části, tam jsou polyesterové mřížky, polypropylenové mřížky světelný materiál, a to může vybrat kyseliny a alkalické odolnost, vysoká teplota odolnost, nebo potravinářský materiál podle vlastností materiálů.

Vakuový systém: vakuová skříň, typ vodního šálku, rotační vane lehké vakuové čerpadlo a vakuový potrubí a ventil pokrývající kontakt filtračního pásu, aby generoval negativní tlak.·

Převodový systém: Skládá se z hnacího kotouče, hnacího kotouče, napínacího kotouče pro nastavení napětí filtračního pásu, stejně jako převodového motoru a reduktoru.·

Krmení a mytí zařízení: tam je krmení hopper s výrobcem, aby se materiál rovnoměrně rozložen, více mycí nůžky k realizaci vícestupňové mytí, a mytí čerpadlo.·

Pomocná zařízení: zařízení pro korekci filtračního pásu, zařízení pro čištění filtračního pásu, výfukový škrábanec, rám a zábradlí.·

Technické vlastnosti :

Kontinuální a automatizace: Kontinuální provozní konstrukce, společně se systémem řízení PLC, může realizovat plně automatický provoz krmení, filtrování, mytí a vypouštění, snižování ručního zásahu a stabilizaci výrobní účinnosti;·

Přesná filtrace: filtrační pás je vyroben z různých materiálů (např. polyester, polypropylen atd.) a vhodná velikost pórů může být vybrána podle velikosti částic materiálu, aby se zajistilo vyjasnění filtru, mezitím podporuje vícestupňové mytí, což může výrazně snížit zbytkové nečistoty ve filtračním koláči.··

Silně nastavitelné parametry: klíčové parametry, jako je rychlost filtračního pásu (obvykle 0,5-5m/min), stupeň vaku (obvykle - 0,04 až - 0,08MPa) a množství vody pro mytí lze flexibilně upravit tak, aby se přizpůsobily různé viskozitě a granularitě materiálů (např. špína, krystaly, slurry) Modulární struktura: skládá se z filtrační sekce, mytí sekce, sušení sekce atd. Moduly lze přidat nebo odečíst podle požadavků procesu, například zvýšením mytí sekce pro zlepšení čistícího účinku nebo rozšířením sušící sekce pro snížení obsahu vody filtračního koláče.·

Energeticky úsporný a šetrný k životnímu prostředí: vakuový systém přijímá vysoce účinná vakuová čerpadla, jejichž spotřeba energie je nižší než u tradičního tlakového filtračního zařízení; pás může být opakovaně používán a mycí voda může být recyklována (část je recyklována).·

údržba

Použití jakéhokoli zařízení nelze oddělit od každodenní údržby a údržby, dělat dobrou práci rutinní údržby, aby se použití zařízení po delší dobu.

Denní údržba :

Sledujte stav filtračního pásu, abyste zjistili, zda existuje nějaká porucha nebo odchylka, pokud existuje, musíte upravit zařízení pro korekci odchylky nebo změnit nový filtrační pás.·

Vyčistěte trosky ve vakuové krabici, aby bylo zajištěno hladké vakuové potrubí a zachována stabilita stupně vaku.·

Zkontrolujte řetězce a převodovky přenosového systému, zpřísněte je včas a přidejte lubrikant, pokud jsou volné.·

Vyčistěte šňůru čisticího zařízení filtračního pásu, aby se zabránilo ucpání a ovlivnilo čištění.·

Pravidelná údržba :

Každý týden zkontrolujte napětí filtračního pásu a nastavte jej napěťovým válcem, aby se zabránilo příliš volnému ovlivňování filtrace nebo příliš těsnému poškození filtračního pásu.·

Každý měsíc zkontrolujte provozní stav vakuového čerpadla, vyměňte olej rotujícího typu vany a doplňte cirkulující vodu typu vodního kruhu.·

Čtvrtletně odstraňte vakuovou skříňku, abyste zkontrolovali těsnění, a včas je vyměňte za vážné opotřebení, abyste zabránili úniku vzduchu.·

Každý rok udržujte převodový motor a reduktor, zkontrolujte ložiska a v případě potřeby je vyměňte.·

Speciální údržba :

Po manipulaci s korozivními materiály opláchněte vnitřek zařízení vodou, aby se zabránilo časové korozi dílů.·

Před dlouhodobým vypnutím vyčistěte a vysušte filtrační pás, uvolněte napětí filtračního pásu, vypněte napájení a vakuový systém a udělejte dobrou práci s ochranou proti prachu.·

Standardizovaná údržba může prodloužit životnost zařízení a zaručit stabilní účinnost filtrace.·
