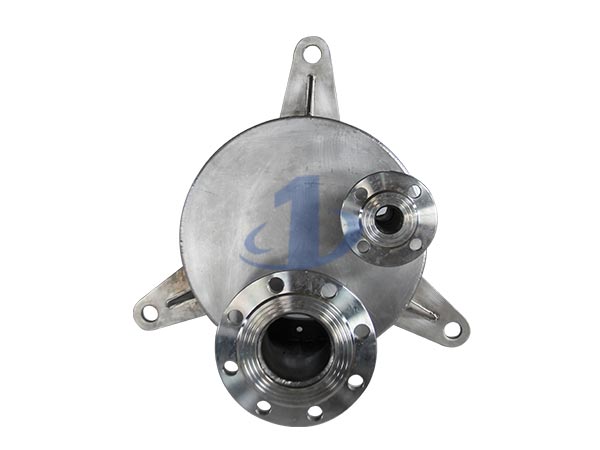

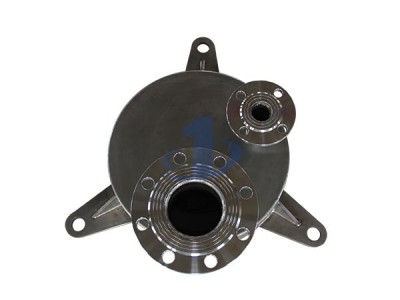

Základní funkce: přepínání plynových cest a řízení procesů

Jako ovládací jádro filtru vakuového bubnu zajišťuje plynový distribuční disk, že každá filtrační komora na bubnu postupně provádí následující operace prostřednictvím vnitřně přesného zónování plynových cest:

Filtrační zóna :Plynový distribuční disk se připojuje k vakuovému potrubí, což umožňuje nasávání filtru.Pevné částice jsou adsorbovány na povrchu bubnu a tvoří zelené čajové koláče.

Oblast pro praní:Navádí prací kapalinu, aby prošla rovnoměrně filtrační vrstvou koláče a nasává odpadní kapalinu po dokončení procesu mytí.

Dehydratační zóna :Vysoký stupeň vaku je udržován nepřetržitě, aby se hluboce odstranila smíšená tekutina z filtračního koláče, čímž se dosáhne dalšího sušení.

Vyřazovací zóna :Plynová dráha se přepne na stlačený vzduch a proud vzduchu se používá k vyfouknutí sušeného filtračního koláče z filtrační tkaniny.

Klíčové strukturální charakteristiky

Konstrukční konstrukce plynového rozvodného disku je přímo spojena s jeho filtrační účinností a provozní stabilitou, přičemž jeho hlavní vlastnosti se odrážejí ve třech aspektech:

Jasné zónování :Povrch disku je přesně rozdělen do několika nezávislých plynových cestových zón ve tvaru ventilátoru, které odpovídají procesním fázím, jako je filtrace, mytí, odvodnění a vypouštění.

Těsné těsnění :Vysoce přesné těsnění se používá mezi diskem a otočnou hlavou distributoru, což účinně zabraňuje křížovému rozhovoru mezi vakuovými a stlačenými vzduchovými obvody.

Materiál odolný proti opotřebení:Plynová distribuční deska je většinou vyrobena z nerezové oceli, speciálních slitin nebo vysokopevnostního litého železa s povrchovým vytvrzováním. Vykazuje vynikající odolnost proti opotřebení a odolnost proti korozi, což umožňuje odolávat dlouhodobému rotačnímu tření a erozi za složitých pracovních podmínek.
